Montaż i podłączenie zewnętrznego czujnika pogodowego w kotłach Viessmann oraz wpływ na regulację

Przed rozpoczęciem sezonu grzewczego instalatorzy i serwisanci kotłów Viessmann weryfikują działanie automatyki pogodowej. Właściwa praca całego układu zależy od precyzyjnego odczytu warunków atmosferycznych. Usterka lub błędne umiejscowienie elementu pomiarowego sprawia, że urządzenie grzewcze nie potrafi dostosować parametrów do aktualnego zapotrzebowania cieplnego budynku. W takich sytuacjach weryfikacja podzespołów na elewacji staje się pierwszym punktem diagnostyki. Zrozumienie relacji między sygnałem wejściowym a reakcją automatyki ułatwia naprawę problemów z niedogrzewaniem lub nadmiernym zużyciem gazu.

Wpływ sygnału na krzywą grzewczą i zasady prawidłowego montażu

Podstawowym zadaniem automatyki pogodowej jest ciągłe dostosowywanie temperatury wody zasilającej obieg centralnego ogrzewania do strat cieplnych budynku. Właściwie zainstalowany czujnik temperatury zewnętrznej viessmann przekazuje do regulatora rzeczywistą wartość pomiarową z otoczenia. Na podstawie tego sygnału sterownik oblicza wymaganą temperaturę czynnika grzewczego według zadanej krzywej. Zmiana nachylenia krzywej wpływa bezpośrednio na stopień modulacji palnika, co przekłada się na stabilną pracę urządzeń takich jak Vitodens 100-W czy 050-W.

Gdy temperatura na zewnątrz rośnie, system automatycznie obniża parametry zasilania. Zmniejsza to moc chwilową kotła i zauważalnie optymalizuje zużycie paliwa. W przypadku spadków temperatury układ reaguje odwrotnie, płynnie zwiększając intensywność pracy palnika na podstawie wskazań termistora. Taka modulacja odbywa się bez gwałtownych cykli włączania i wyłączania, co wydłuża żywotność wymiennika ciepła oraz pompy obiegowej.

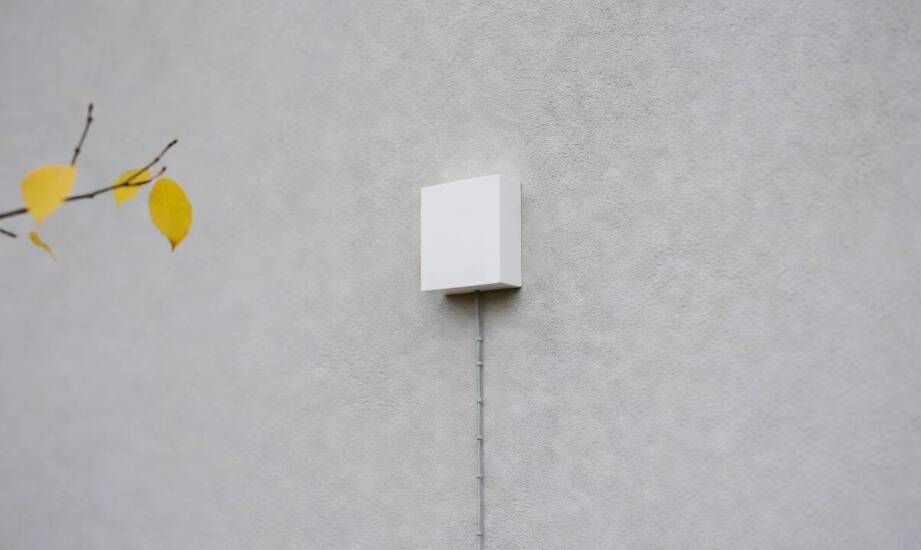

Osiągnięcie odpowiedniej precyzji pomiaru wymaga bezwzględnego przestrzegania wytycznych instalacyjnych producenta. Element pomiarowy montuje się na północnej lub północno-zachodniej ścianie budynku. Bezpieczna wysokość to od 2 do 2,5 metra nad poziomem gruntu. Wybrana lokalizacja musi znajdować się z dala od okien, drzwi, przewodów kominowych i wywietrzników. Eliminuje to ryzyko fałszywych odczytów spowodowanych miejscową emisją ciepła. Trasa kablowa prowadzona jest przy użyciu przewodu dwużyłowego, oddzielonego od linii zasilających 230V. Maksymalna dopuszczalna długość kabla sygnałowego wynosi 35 metrów.

Omawiany sprzęt zachowuje pełną kompatybilność z regulatorami Vitotronic oraz szeroką gamą kondensacyjnych kotłów gazowych. Sprawny dobór właściwych podzespołów ułatwia stała współpraca ze sprawdzonym dystrybutorem. Na platformie montuje-serwisuje.pl, obsługiwanej przez autoryzowanego partnera marki Viessmann z Giebułtowa, serwisanci zaopatrują się w oryginalne komponenty magazynowane na bieżąco, co przyspiesza realizację zleceń naprawczych w terenie.

Objawy złego podłączenia i błędy w lokalizacji punktu pomiarowego

Niewłaściwa lokalizacja elementu pomiarowego błyskawicznie odbija się na komforcie cieplnym i kosztach eksploatacyjnych obiektu. Narażenie obudowy na bezpośrednie działanie promieni słonecznych powoduje, że automatyka rejestruje wyższą temperaturę niż rzeczywista. Kocioł obniża wtedy parametry grzewcze i budynek ulega wychłodzeniu w mroźne dni. Montaż w miejscu głęboko zacienionym i wilgotnym wywołuje natomiast efekt odwrotny. Układ wymusza nadmierne grzanie w okresach przejściowych.

Równie powszechnym problemem w starszych instalacjach bywa uszkodzenie linii sygnałowej lub korozja styków. Złe podłączenie przewodów do listwy sterownika (np. na wtyku X21) skutkuje całkowitym brakiem reakcji jednostki grzewczej na dynamikę zmian pogodowych. Sterownik wyświetla stałą, nierealną wartość temperatury zewnętrznej, a system przechodzi w tryb pracy awaryjnej. Urządzenie utrzymuje wtedy stałą, wysoką moc zasilania i ignoruje prawidłowy proces modulacji palnika.

Podczas zaawansowanej diagnostyki instalatorzy weryfikują spójność komunikacji między zewnętrznym termistorem a płytą główną. Wykluczenie prostych błędów montażowych pozwala uniknąć zakłóceń elektromagnetycznych, które zaburzają odczyty. Brak płynnego dostosowywania mocy zwiększa obciążenie cieplne podzespołów i skraca czas bezawaryjnej pracy palnika. Rzetelna analiza tych czynników pozwala ustalić, czy awaria ma charakter mechaniczny, czy wynika z zaniedbań podczas pierwszego uruchomienia.

Wyeliminowanie problemów z automatyką pogodową opiera się na trafnej ocenie stanu technicznego sprzętu. Wymiana uszkodzonego elementu wystarcza, gdy błędy wynikają z naturalnego zużycia lub fizycznej usterki termistora. Jeśli sprzęt podaje fałszywe odczyty z powodu błędu projektowego, niezbędne staje się przeniesienie obudowy na właściwą elewację budynku. Dopiero po ustabilizowaniu wiarygodnego sygnału wejściowego instalator przystępuje do precyzyjnego dostrajania krzywej grzewczej w regulatorze, dopasowując kocioł do realnej bezwładności termicznej instalacji.
